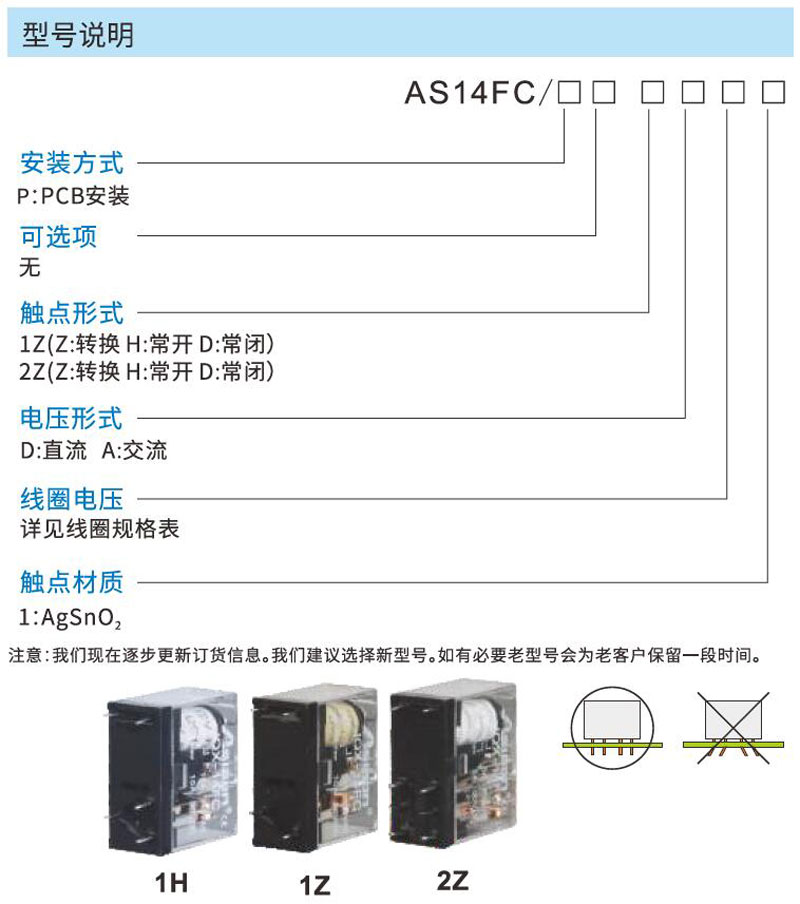

電路板式繼電器 JQX-14FC
觸點形式：1Z,1H,2Z,2H
接觸電阻：≤100mΩ(1A 6VDC)
觸點材料：銀合金
觸點負載(阻性)：1Z:10A 240VAC/30VDC, 2Z:5A 240VAC/30VDC
產品特點
高靈敏度低功耗 0.55W/0.8VA
線圈與接點間的絕緣距離8mm以上
高絕緣性耐沖擊電壓10kV
|
產品參數 |
|||
|
觸點 |
觸點形式 |
1Z |
2Z |
|
觸點負載(阻性) |
10A 250VAC/30VDC 16A 250VAC/30VDC |
5A 250VAC/30VDC |
|
|
電氣/機械壽命 |
≥105次/107次 |
||
|
接觸電阻 |
≤100mΩ(1A 6VDC) |
||
|
觸點材料 |
AgSnO2 |
||
|
性能 |
絕緣電阻 |
≥1000MΩ (500VDC) |
|
|
介質耐壓 |
同極觸點之間 ≥ 1000VAC/1min |
||
|
異極觸點之間 ≥ 1500VAC/1min |
|||
|
線圈與觸點間 ≥ 4000VAC1min |
|||
|
吸合/釋放時間 |
≤15ms/5ms |
||
|

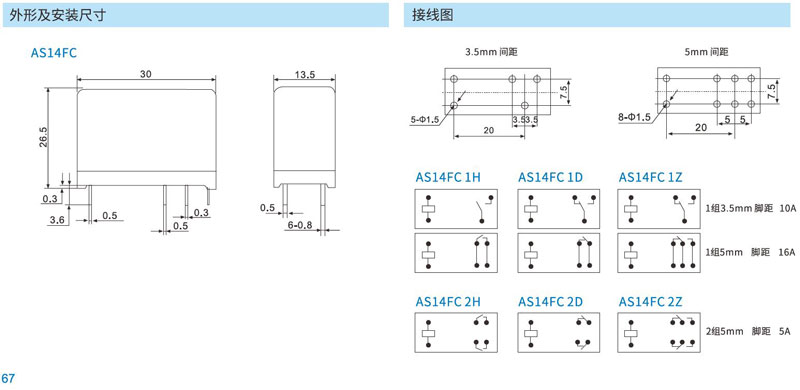

引出端方式 |
線路板式 |
||
|
線圈 |
額定線圈功率DC |
0.55W/0.8VA |
|
|
AC線圈規格表 |
|||
|
額定電壓 VAC |
吸合電壓 VAC |
釋放電壓 VAC |
線圈電阻 Ω±10% |
|
6 |
4.8 |
1.8 |
16 |
|
12 |
9.6 |
3.6 |
63 |
|
24 |
19.2 |
4.2 |
240 |
|
48 |
38.4 |
14.4 |
1085 |
|
110 |
88 |
33 |
5500 |
|
220/240 |
184 |
69 |
24000 |
|
DC線圈規格表 |
|||
|
額定電壓 VDC |
吸合電壓 VDC |
釋放電壓 VDC |
線圈電阻 Ω±10% |
|
3 |
2.25 |
0.3 |
16 |
|
5 |
3.75 |
0.5 |
45 |
|
6 |
4.5 |
0.6 |
65 |
|
9 |
6.75 |
0.9 |
150 |
|
12 |
9.0 |
1.2 |
260 |
|
18 |
13.5 |
1.8 |
600 |
|
24 |
18.0 |
2.4 |
1080 |
|
48 |
36.0 |
4.8 |
4260 |
|
60 |
45.0 |
7.0 |
6500 |
