超薄型(寬僅5mm)，負載6A
線圈與觸點間介質耐壓4KV
觸點形式: 1H、1Z
觸點負載(阻性): 6A 250VAC/30VDC
電氣/機械壽命: ≥105次/107次
接觸電阻: ≤100mΩ (1A 6VDC)
觸點材料: AgSnO2 AgNi
絕緣電阻: ≥1000MΩ (500VDC)
產品特點
|
產品參數 |
||
|
觸點 |
觸點形式 |
1H、1Z |
|
觸點負載(阻性) |
6A 250VAC/30VDC |
|
|
電氣/機械壽命 |
≥105次/107次 |
|
|
接觸電阻 |
≤100mΩ (1A 6VDC) |
|
|
觸點材料 |
AgSnO2 AgNi |
|
|
性能 |
絕緣電阻 |
≥1000MΩ (500VDC) |
|
介質耐壓 |
同極觸點之間 ≥ 1000VAC/1min |
|
|
線圈與觸點間 ≥ 4000VAC/1min |
||
|
吸合/釋放時間 |
≤8ms/8ms |
|
|

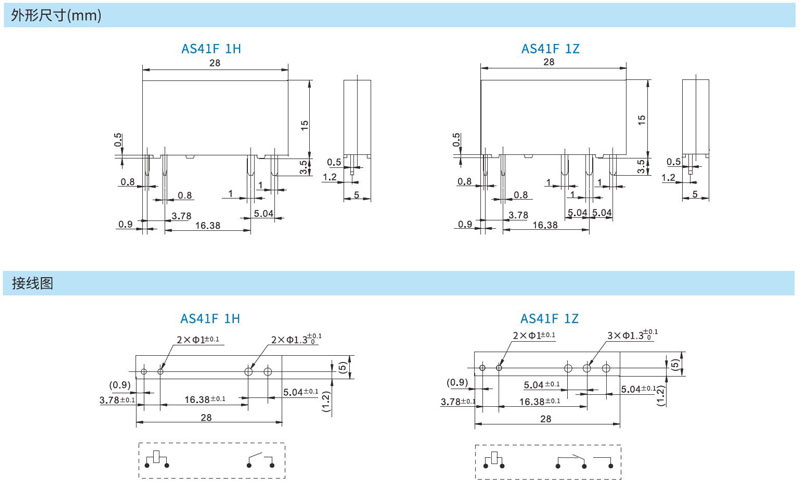

引出端方式 |
線路板和插入式 |
|
|
線圈 |
額定線圈功率DC |
0.17W (48、60VDC 0.21W) |
|
DC線圈規格表 |
|||
|
額定電壓 VDC |
吸合電壓 VDC |
釋放電壓 VDC |
線圈電阻 Ω±10% |
|
5 |
3.75 |
0.25 |
147 |
|
6 |
4.5 |
0.3 |
212 |
|
9 |
6.75 |
0.45 |
476 |
|
12 |
9.0 |
0.6 |
848 |
|
18 |
13.5 |
0.9 |
1906 |
|
24 |
18.0 |
1.2 |
3390 |
|
48 |
36.0 |
2.4 |
10600 |
|
60 |
45.0 |
3.0 |
16600 |
