觸點形式：1H 1Z
接觸電阻：≤50mΩ(1A 6VDC)
觸點材料：銀合金
觸點負載(阻性)：20A 12VDC
環境溫度：-40℃～+70℃（不冷凝）
絕緣電阻：≥100MΩ(500VDC)
產品特點

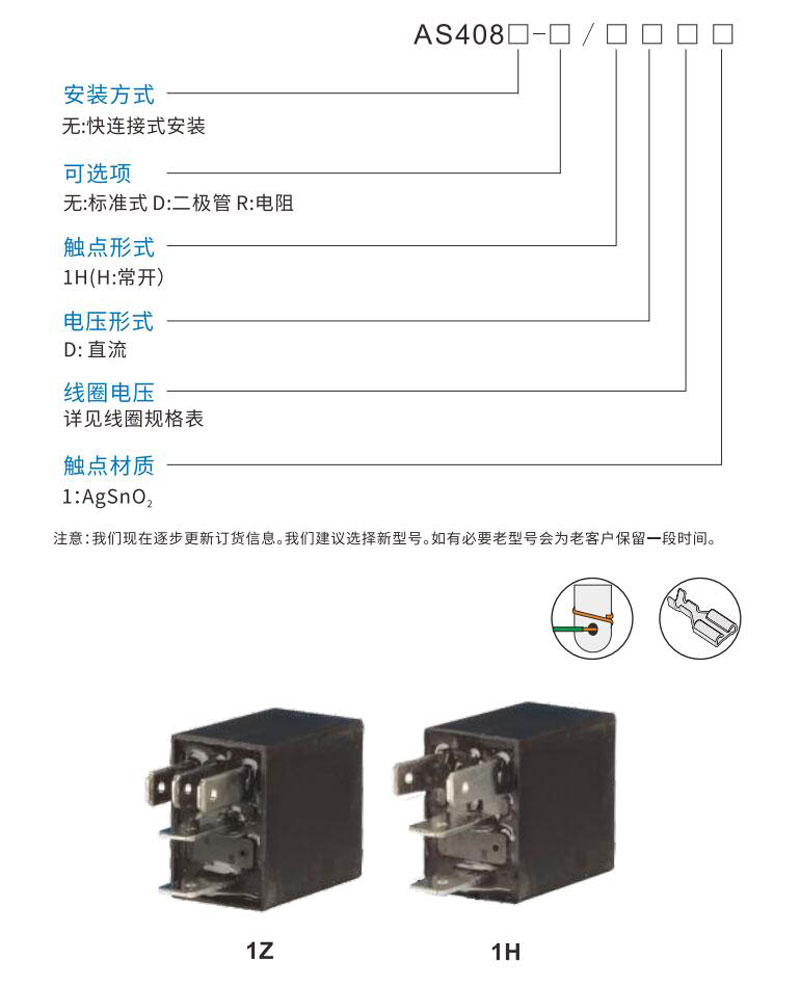

型號說明
|
產品參數 |
||
|
觸點 |
觸點形式 |
1H |
|
觸點負載(阻性) |
30A 12VDC |
|
|
電氣/機械壽命 |
≥105次/107次 |
|
|
接觸電阻 |
≤50MΩ(1A 6VDC) |
|
|
觸點材料 |
AgSnO2 |
|
|
性能 |
絕緣電阻 |
≥100MQ (500VDC) |
|
介質耐壓 |
線圈與觸點間 ≥ 500VAC1/min |
|
|
異極觸點之 ≥ 500VAC/1min |
||
|
吸合/釋放時間 |
≤15ms/10ms |
|
|
引出端方式 |
快連接式 |
|
|
線圈 |
額定線圈功率DC |
1.4w |
|
DC線圈規格表 |
|||
|
額定電壓 VDC |
吸合電壓 VDC |
釋放電壓 VDC |
線圈電阻 Ω±10% |
|
5 |
3.5 |
0.5 |
18 |
|
6 |
4.2 |
0.6 |
26 |
|
12 |
8.4 |
1.2 |
103 |
|
24 |
16.8 |
2.4 |
410 |
